Устройство и работа дисковой косилки КДН-210

Косилка дисковая КДН-210 (рис. 1 и 2) состоит из рамы навески 6, подрамника 3, механизма уравновешивания 2, режущего бруса 1, тягового предохранителя 8, механизмов привода 7, стойки 4, гидрооборудования 5, полевых делителей 14, 15.

Срезание стеблей растений осуществляется с помощью ножей, шарнирно установленных на роторах, вращающихся навстречу друг другу. Ножи срезают траву, подхватывают ее и выносят из зоны резания, перемещая над режущим брусом.

Скошенная трава, ударившись о полевые делители, меняет траекторию движения, укладывается в прокос и освобождает место для прохождения колес трактора при следующем проходе.

Ограждение режущего бруса на рис. 1 и 2 не показано.

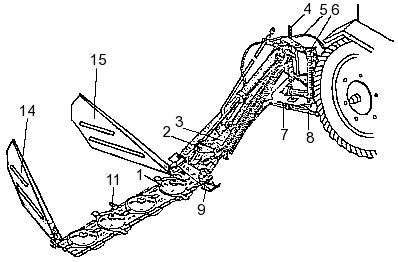

Рис. 1. Общий вид косилки

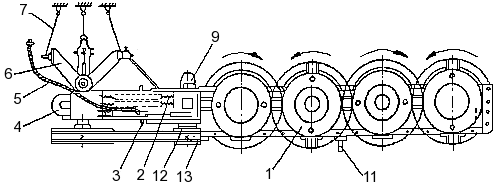

Рис. 2. Схема косилки конструктивная
