Буровая установка УКБ 5С

Назначение буровой установки УКБ 5С



Буровая установка УКБ-5С самоходная колонкового бурения, предназначена для бурения вертикальных и наклонных (до70°) геолого-разведочных скважин на твердые полезные ископаемые глубиной до 800м с применением алмазных и твердосплавных коронок.

Установка УКБ-5С предназначена для эксплуатации на открытом воздухе, круглогодично, в макроклиматических районах с умеренным клима­ том, при температуре окружающего воздуха от минус 40°С до плюс 40°С .

Более подробнее о буровой установке УКБ-5С на сайте http://www.ukb5s.ru.

 Буровая установка УКБ-5С обеспечивает:

  • бурение геологоразведочных скважин вращательным способом кольцевым или сплошным забоем, а также бурение скважин с применением погружных ударно-вращательных или вращательных машин.
  • очистку забоя от разбуренных пород промывочными жидкостями.
  • отбор керна проходимых пород с помощью съемного керноприем ника или путем подъема всего бурового снаряда на поверхность.
  • подъем (опускание) буровой мачты, установку ее на заданный угол
    бурения с помощью гидросистемы.
  • мобильную перебазировку с одной точки бурения на другую.

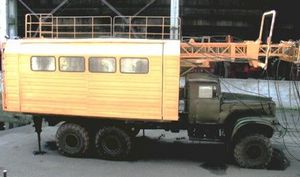

Установка УКБ-5С изготавливается на шасси автомобиля высокой проходимости КрАЗ - 255 с «жестким» утепленным укрытием, либо на базе других новых моделей КРАЗ-6322, КРАЗ-63221, КАМАЗ. Оборудование может быть установлено на базе МАЗ-7310 с увеличением глубины бурения до 1200 метров.

Технические характеристики буровой установки УКБ 5С

Грузоподъемность на крюке (при 2-х струнной оснастке), кН (тс) 50(5)
Наибольшее тчговое усилие на крюке, кН (тс) 80(8)
Углы бурения, град 90
Глубина бурения номинальная, м
Твердосплавным инструментом:
Коронками д-р 93 мм трубами д-р 68 мм 500
Алмазным инструментом:
Коронками д-р 59 мм трубами 54 мм 800
Коронками д-р 59 мм трубами ЛБТН д-р 54 мм 1200
Диаметр бурения, мм
Начальный, не менее 151
Конечый
При алмазном бурении 59
При твердосплавном бурении 93
Способ бурения Вращательный
Тип вращения Шпиндельный
Подача инструмента на забой Гидравлическая с автоперехватом
Частота вращения шпинделя, об/мин 122, 257, 340, 407539, 715, 1130, 1500
Усилие подачи шпинделя, кН (тс):
Вверх 0,0166
Вниз 0,0216
Скорость холостого подъема шпинделя, м/с 0,06
Длина свечи, номинальная, м 9,5
Укладка свечей В свечеприемник и подсвечник
Скорость навивки каната на барабан лебедки (второй слой)
минимальная 0,81
максимальная 3,61
Канат лебедки 16Г - В - С - МК - Н - 1764 (180)
Грузоподъемность мачты, т. максимальная 12
Подъем и опускание мачты Гидравлическое
Установка буровой в рабочее положение На 4-х мех. домкратах
Электроагрегат Дизель-электростанции АД-60С
Станок буровой СКБ - 5
Насос буровой НБ4 - 160/63
Ходовая база установки ШассиУрал 4320-1912-31
Масса установки (без шасси) не более, кг 9000
