Буровой станок СБГ-ПМ-03 Стерх

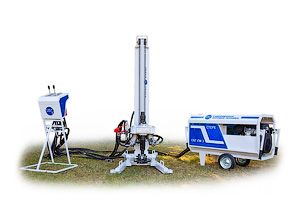

Переносной станок буровой гидрофицированный модульный СБГ-ПМ-03 СТЕРХ: мобильная установка

Переносные буровые станки становятся все более популярным типом оборудования. Такое оборудование исключительно эффективно и не требует затрат на транспортировку.

Буровой станок СБГ-ПМ-03 СТЕРХ предназначен для шнекового, шарошечного, и колонкового бурения вертикальных и наклонных скважин в породах I-XII категорий по буримости, в стесненных условиях существующих зданий, подвальных помещений, а также на открытых площадках.

СБГ-ПМ-03 "Стерх" является полностью гидрофицированным буровым станком, состоящим их нескольких переносных модулей.

Станок быстро (5-10 минут) и удобно, без применения дополнительного инструмента разбирается на модули, которые переносят 2 человека. Благодаря своим характеристикам и конструкции, буровой сатнок СБГ-ПМ-03 "Стерх" в сравнении с любыми аналогами в данном весе и цене, будет эффективнее, производительнее, и позволять выполнять более широкий круг задач.

Не смотря на малые габариты, СБГ-ПМ-03 "Стерх" обладает лучшими показателями в классе:

  • крутящий момент: 2650 Нм
  • усилие подачи: 2000 кг
  • ход подачи вращателя: 1400 (2200) мм.
  • масса: 570 кг

 Буровой станок СБГ-ПМ-03 "Стерх" пришел на смену популярному станку СБГ-ПМ2 "Стерх" .

Область применения

  • производство буроинъекционных свай с одновременной обсадкой, диаметром до 250 мм
  • инженерно-геологические изыскания
  • бурение скважин на воду
  • инъектирование грунтов
  • сваи по технологии Jet-grouting
  • бурение под анкера Titan и Атлант
  • бурение геологоразведочных скважин
  • бурение технических скважин и другие работы в стесненных условиях.

Способы бурения

  • шнековое бурение
  • колонковое бурение с отбором керна всухую, с промывкой или продувкой
  • шарошечное бурение сплошным забоем с промывкой или продувкой
  • бурение с использованием погружных пневмоударников

Варианты монтажа

  • переносной модульный
  • моноблочный на раме
  • на базе прицепа
  • на шасси а/м типа УАЗ, Газель, ГАЗ-3308 и т.п
  • на шасси различных вездеходов ГАЗ, BV-206 и многие другие.

Основные преимущества

  • по удельным техническим параметрам переносной буровой станок СБГ-ПМ-03 превосходит любые аналоги;
  • благодаря модульной конструкции, возможны работы даже в стесненных условиях;
  • высокая надежность – за счет применения оригинальной конфигурации гидроситемы с импортными комплектующими;
  • особенности конструкции и компоновка узлов переносного бурового станка обеспечивают простоту и удобство технического обслуживания;
  • производительность работ выше обычной в 1,5-2 раза – благодаря комплектации оригинальным инструментом и комплектом принадлежностей;
  • модельный ряд обеспечивает универсальность, и расширяет область применения станка.

Возможности

1. Мачта

  • снабжена механизмом подачи в виде цепного полиспаста с гидроцилиндром, обеспечивающим при длине мачты 2000 мм ход подачи вращателя 1400 мм;
  • снабжена сменными направляющими для каретки, обеспечивающими работу этого модуля без ограничения срока эксплуатации;
  • каретка снабжена оригинальной компоновкой роликовых эксцентриковых устройств, обеспечивающих большое усилие подачи при минимальных затратах мощности, а также значительный ресурс работы направляющих при работе модуля с абразивными растворами;
  • снабжена откидными ручками для удобной и безопасной переноски модуля.

2. Вращатель

  • имеет наименьшую массу в сравнении с любыми аналогами при сопоставимых величинах крутящего момента;
  • обеспечивает надежное дистанционное переключение частоты вращения шпинделя без механических перемещений его деталей;
  • компонуется с вертлюгами, рассчитанными на использование очистных агентов под давлением 10, 60 и 600 Bar.
  • вращатель имеет проходной вал, и выполнен с возможностью его отведения в сторону освобождая устье скважины,  для удобства наращивания инструмента, а также спуска армокаркаса сваи, обсадной трубы и т.п. в скважину.

3. Основание

  • снабжено специальными ложементами для оперативной стыковки с мачтой;
  • компонуется с различными люнетами, обеспечивающими центрацию бурового инструмента и механизацию работ при СПО (спускоподъемных операциях);
  • модифицируется для бурения вертикальных и наклонных скважин, а также горизонтальных и восстающих.

4. Маслостанция

  • обеспечивает бесступенчатое изменение частоты вращения шпинделя вращателя для автоматического поддержания максимально возможных оборотов при изменении нагрузки на буровом инструменте;
  • имеет большой КПД, обеспечивающий оптимальую температуру рабочей жидкости во всем спектре температур окружающей среды;
  • модифицируется для привода от электрического, бензинового или дизельного двигателей;
  • снабжена 2-мя колесами и 4-мя ручками для перевозки и переноски.

5. Пульт управления

  • обеспечивает работу механизма подачи в рабочем и ускоренных режимах с управлением одной рукояткой гидрораспределителя;
  • обеспечивает дистанционное переключение частоты вращения шпинделя вращателя.

Условная глубина бурения

Диаметр
бурения,мм

Глубина, м

шнеками

полыми
шнеками

с промывкой

с продувкой

с пневмо-
ударником

 90

 40-45

 -

 100

100

 50

 150

35-40

30-35

 180

 30-35

 25-30

 200

25-30

20-25

250 20-30 15-20

Для обеспечения бурения скважин с промывкой или продувкой необходимо иметь буровой насос (мотопомпу) или компрессор.

Технические характеристики

НАИМЕНОВАНИЕ ПАРАМЕТРОВ

 ВЕЛИЧИНА
 ЭКСПЛУАТАЦИОННЫЕ
 Диаметр бурения максимальный, мм  250
 Габариты в рабочем положении, мм:
 бурового блока (длина/ширина/высота):
 маслостанции   (длина/ширина/высота):

1700×750×2040*
1160×750×1060*
Масса бурового станка с РВД и
рабочей жидкостью, кг, не более
 570*

Масса модулей, кг, не более:
- вращатель
- мачта с механизмом подачи
- основание
- маслостанция (с РВД длиной 6м)
- пульт управления  (с РВД длиной 4м)

67
134
63
262
53
46

 ВРАЩАТЕЛЬ
 Тип  Подвижный, откидной, с приводом от
двух гидромоторов, с проходным шпинделем
 Крутящий момент силы, макс.Нм макс. 2650  1235
 Частота вращения шпинделя, об/мин 0-110  0-220
 МАЧТА
 Тип механизма подачи Цепной полиспаст с приводом от гидроцилиндра
 Усилие подачи, кг, макс.
 - вверх
 - вниз

 2000
 1350
 Ход подачи, мм  1400 (до 2200 опция*)
 Скорость подачи, м/сек,
- вверх
- вниз

0,09
0,13
 МАСЛОСТАНЦИЯ
 Привод  Электрический*   Бензиновый*  Дизельный*
 Мощность привода, кВт    13,5  18  18-26

 * В зависимости от модификации

Применяемый инструмент:

  • Шнеки L=1000 мм (диаметром 90-200 мм)
  • Шнеки полые L=1000 мм (ШР-90, ШГ-150, ШГ-180, ШГ-200, ШГ-250)
  • Шнеки полые L=1000 мм (ШГ-180П)
  • Трубы бурильные L=1000 мм (ТБСУ-55, ТБСУ-63,5, ТБ-89)
  • Снаряды колонковые L=1000 мм (СК-76 - СК-260)

При модификации станка с ходом подачи до 2200 мм, возможно использование бурового инструмента длиной до 2000 мм.
