Шатун навесной косилки КС-ф-2

Шатун навесной косилки КС-ф-2 (рис.6),соединяющий нож режущего аппарата с эксцентриком привода, состоит из штока 6 с приваренными с одного конца гайкой 5, а с другого конца головкой 7. В гайку 5 ввернута державка шатуна 1 с запрессованной втулкой. Державка имеет резьбовую шпильку 2 для регулировки длины шатуна.

В головке 7 шатуна на шаровом подшипнике 13 установлен палец II. Уплотнение узла головки осуществляется за счет втулки 9 и манжеты 8. Шатун соединяется с корпусом 15 пальца эксцентрика (рис.2) державкой 1 (риc.6) пальцем 4 (рис.1) корончатой гайкой и шплинтом.

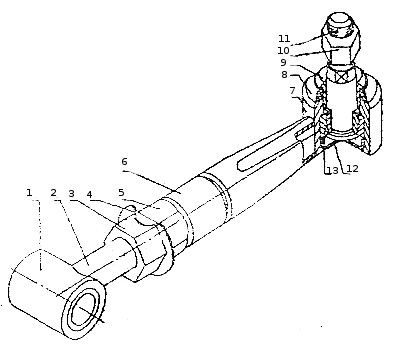

Рис.6. Шатун
1 - державка, 2 - шпилька, 3 - контргайка, 4 - стопорная шайба, 5 -гайка, 6 - шток, 7 - головка. 8 - манжета, 9 - втулка, 10 - гайка, 11- палец, 12 - крышка. 13 - подшипник ШС-20.
