Тяговая штанга навесной косилки КС-ф-2

Тяговая штанга навесной косилки КС-ф-2 (рис.5) служит для соединения режущего аппарата с рамой косилки. При помощи кронштейна 1 штанга устанавливается на нижней оси рамы. Второй конец штанги соединяется нижними отверстиями с внутренним башмаком режущего аппарата осью 3 и штырем шарнира 7 (рис.3).

Верхнее отверстие в передней части штанги служит для установки шпренгеля 6 (рис.1). Валик 4 (рис.5) предназначен для установки рычага 12 (рис.4.) механизма подъема. На штанге приварен упор 2, который служит для замыкания тяговой штанги и рамы через распорку 10 (рис.1) при установке косилки в отсоединенном от трактора положении.

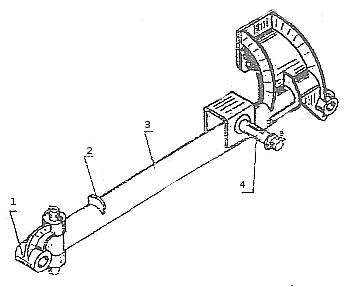

Рис.5. 1 - кронштейн, 2 - упор, 3 - штанга, 4 - валик
