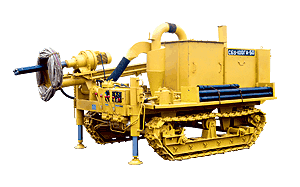

Буровой станок СБУ-100ГА-50

Назначение бурового станка СБУ-100ГА-50



Станок буровой самоходный СБУ-100ГА-50 предназначен для бурения взрывных скважин диаметром 110 и 130 мм глубиной до 50 м на открытых горных работах и строительных объектах погружными пневмоударниками в породах с коэффициентом крепости f = 6...20 по шкале Протодьяконова.

Буровой станок - самоходная маневровая установка на гусеничном ходу с индивидуальным электроприводом на каждую гусеницу. Управление ходом осуществляется с переносного пульта.

 На раме станка установлен рабочий орган, выполняющий все работы, связанные с процессом бурения, вращения бурового снаряда, создания осевого усилия на забой, спуск и подъем снаряда из скважины. Выравнивание по горизонтали осуществляется тремя гидродомкратами. Эффективная система пылеподавления исключает возможность загрязнения окружающей среды.

Высокая проходимость и устойчивость станка позволяет использовать его на сложных труднодоступных участках работ.

В качестве электроносителя используется электроэнергия напряжением 380 В и сжатый воздух давлением 0,5...0,6 МПа. Сжатый воздух передается станку либо от передвижного компрессора, производительностью не менее 10 м3/мин, либо от карьерной сети.

Технические данные бурового станка СБУ-100ГА-50

  • Диаметр скважины условный, мм: 110-130
  • Глубина бурения вертикальных скважин, м: < 50
  • Угол наклона скважины к вертикали, град:  0, 15, 30
  • Установленная мощность, кВт: 26,5
  • Скорость передвижения, км/ч: 0,8
  • Преодолеваемый подъем, град: 20
  • Скорость транспортирования станка на жесткой сцепке при отключенных редукторах хода, км/ч: 5
  • Частота вращения бурового става, об/мин: 46
  • Мощность электродвигателя вращателя, кВт: 4,0

Габаритные размеры бурового станка СБУ-100ГА-50

В рабочем положении, мм:

  • Высота: 5350
  • Длина: 4000
  • Ширина: 2286

В транспортном положении, мм:

  • Высота: 2220
  • Длина: 4160
  • Ширина: 2286


Масса станка, т: ≤ 5,0
