Регуляторы давления РВД

Регулятор давления воды РДВ15-2А-ФВ

РДВ15-2А-ФВ - регулятор давления воды, совмещенный в одном корпусе с вентилем запорным и фильтром сетчатым. Компактная конструкция прибора обеспечивает его быстрый и качественный монтаж в трубопроводную сеть.

Применяемый узел запорного вентиля имеет ряд преимуществ перед обычными классическими вентилями:

  1. Высокая надежность. Конструкция обеспечивает надежную герметичность во всем диапазоне рабочих входных давлений.
  2. Материал уплотнитсльной прокладки: фторопласт.
  3. Большой срок службы. Срок службы данного вентиля в несколько раз превышает срок службы обычных запорных вентилей.

Узел регулятора давления воды выполнен в виде съемной головки, представляет собой цельную конструкцию. Благодаря увеличенным габаритам чувствительного элемента и ряду примененных технических решений, регулятор обеспечивает высокие точностные характеристики по давлению и имеет большой срок службы.

Технические данные (ТУ 4218-006-48688603-2009)

Условный проход регулятора, Ду, мм

15

Давление на входе, МПа

0,25 … 1,0

Давление на выходе при водоразборе, МПа

0,18 … 0,21*

Давление на выходе при отсутствии водоразбора, МПа, не более

0,3

Максимальный расход через регулятор, м3/ч

1,8

Температура воды. С

5° ... 80°

Строительна длина регулятора, мм

85

Величина ячейки фильтрующей сетки, мм

0,5

Масса, кг

0,85

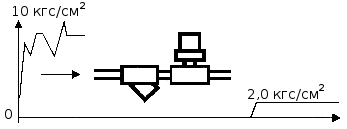

Регулятор латунный РДВ-2А-М



Регулятор латунный РДВ-2А-М выпускается в корпусе запорного вентиля.

Условный проход регуляторов, Ду, мм

15, 20, 25, 32, 40, 50

Давление на входе, МПа

0,2 ... 1,0

Давление на выходе при водоразборе, МПа

0,10 ... 0,16; 0,15 … 0,21

Давление на выходе при отсутствии водоразбора, МПа, не более

0,40; 0,45 *

Температура воды, С

5º ... 80º, по заказу до 150º

Dy, мм

L, мм

Н, мм

Масса, кг

15

55

75

0,34

20

65

72

0,55

25

80

85

0,75

32

95

93

1,40

40

110

106

2,00

50

130

120

3,00

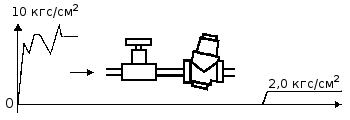

Регулятор РДВ15-2А-Ф



Регулятор РДВ15-2А-Ф в цельном корпусе в виде тройника, совмещенный с фильтром. Фильтрующий элемент: сетка нержавеющая

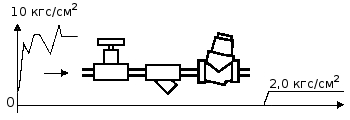

Регулятор РДВ15-2А


Регулятор РДВ15-2А в цельном корпусе в виде тройника. Улучшенная конструкция регулятора позволяет создать более комфортные условия водопотребления.

Технические данные (РДВ15-2А, РДВ15-2А-Ф)

Условный проход регуляторов, Ду, мм

15

Давление на входе, МПа

0,2 … 1,0

Давление на выходе при водоразборе, МПа

0,15... 0.21 *

Давление на выходе при отсутствии водоразбора, МПа, не более

0,4

Температура воды, С

5º ... 80º, по заказу до 150º

Масса, кг,

0,5

Материал деталей: латунь
