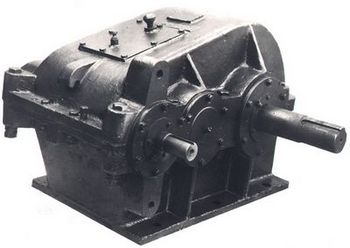

Редукторы специальные Ц2НШ-560, Ц2НШ-750Б, Ц2НШ-450, Ц2НШ-315

Двухступенчатые с шевронной зубчатой цилиндрической передачей зубчатые Новикова предназначенные для применения в станках-качалках и других, механических приводах относящихся к нефтяным штанговым скважинным насосам. Редукторы используются в районах с умеренным и макро климатом.

Технические характеристики

Обозначения редуктора Ц2НШ-560 Ц2НШ-750Б Ц2НШ-450 Ц2НШ-315
Наибольший допускаемый крутящий момент на ведомом валу, кнм, (кгс.м) 56 (5600) 40(4000) 28(2800) 7.1(710)
Передаточное число 40.315 37.18 39.20 39.87
Тип редуктора цилиндрический двухступенчатый шевронный
Зубчатое зацепление Системы Новикова с исходным контуром по ГОСТ 15023-76
Габаритные размеры, мм:
     длина 1775 1485 1450 1010
     ширина 1930 1930 1554 1140
     высота 1130 968 948 685
Масса (сухая), кг не более 3200 2735 2090 685

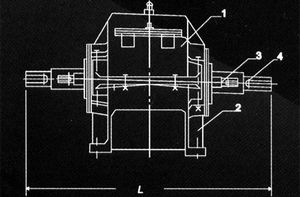

Схема редуктора




1-крышка; 2-корпус; 3- ведущий вал; - ведомый вал;
