Рама навесной косилки КС-ф-2

Рама навесной косилки КС-ф-2 с приводом (рис.2) предназначена для присоединения косилки к навесному устройству трактора и преобразования вращательного движения вала приема мощности в возвратно-поступательное движение шатуна. На сварной раме I смонтирован шарнирно на оси кронштейн 7 ведущего шкива 5. Шкив установлен на валу приема мощности 2 посредством шпонки.

Вращательное движение от ведущего шкива 5 через клиновые ремни 12 передается ведомым шкивом на ведомый вал 11.На передней резьбовой части вала 11 установлен эксцентрик 18, предназначенный для преобразозания вращательного движения вала в возвратно-поступательное движение шатуна 5 (рис.1) и уравновешивания возникающих от массы шатуна и ножа  инерционных сил. Натяжение ременной передачи осуществляется:натяжником 22. Ременная передача закрыта ограждением 4 закрепленным на шпильке 8 и болтом на кронштейне 7.

Снизу механизм эксцентрика и ведомый шкив защищённый кожухом 14 крепящимся к раме.

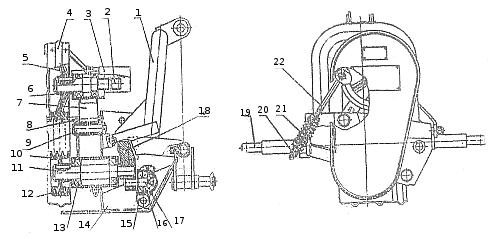

Рис.2. Рама с приводом.
1-рама, 2-вал приёма мощности. 3-козырёк, 4-ограждение. 5-ведущий шкив, 6-регулировочные  кольца, 7-кронштейн ведущего шкива, 8-шпилька, 9-ось, 10-ведомый шкив, 11-ведомый вал, 12-ремень BI060 в м, 13-подшипник 180508, 14-кожух, 15-корпус пальца эксцентрика, 16-подшипник 60305 и 305, 17-палец эксцентрика, 18-эксцентрик, 19-ось навески, 20-гайка, 21-пружина, 22-натяжник
