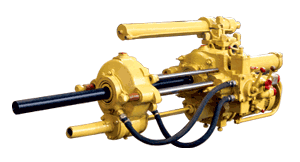

Станок буровой подземный НКР 100МПА

Назначение бурового станка НКР 100МПА



Станок буровой подземный НКР 100МПА предназначен для бурения взрывных скважин диаметром 110 мм, глубиной до 50 метров круговым веером в породах крепостью f = 6...20 по шкале Протодьяконова в подземных условиях.

Станок состоит из следующих основных узлов: колонки распорной, редуктора с пневмозахватом и двигателем, патрона подающего, пульта управления, става штанг, шламоотвода, ограждения штанги и соединительных рукавов.

Бурение осуществляется ударно-вращательным способом пневмоударником, навинченным на став штанг. Пневмоударник работает на воздушно-водянной смеси при давлении сжатого воздуха 0,5 МПа.

Вращение и подача става штанг осуществляется непрерывно с помощью последовательных перехватов пневматических зажимных устройств подающего патрона и редуктора с пневмозахватом. Перехват става штанг осуществляется автоматически из пульта управления и клапанов прямого и обратного хода

Технические данные бурового станка НКР 100МПА

  • Диаметр скважин, мм: 110
  • Глубина бурения, м: 50
  • Направление бурения: Круговой веер
  • Ход подачи в автоматическом цикле, мм: 365
  • Диаметр податчика, мм: 95
  • Количество податчиков, шт: 2
  • Масса станка с буровым ставом, кг: 1275

Габаритные размеры бурового станка НКР 100МПА

  • Длина: 2600
  • Ширина: 872
  • Высота: 1800-2900
