Механизм подъема навесной косилки КС-ф-2

Механизм подъема навесной косилки КС-ф-2 (рис.4) режущего аппарата состоит из системы шарнирно соединенных рычагов. При помощи рычага 5, тяги 6, валика 11, рычагов 12 и 7, шпильки 8 механизм подъема соединяет раму косилки с тяговой штангой и режущим аппаратом. Через планки 3 и передний рычаг 1 механизм подъема соединен с продольной тягой навесного устройства трактора.

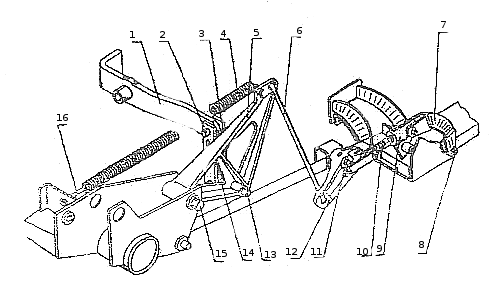

Рис 4.
1 - рычаг передний, 2,13 и 15 - оси, 3 - планка, 4 - пружина, 5,7 и 12 - рычаги, 8 - тяга подъема. 8 - шпилька, 9 - ушко, 10 - болт регулировочный. 11-залик, 14-сухарик, 16-болт натяжной.
