Кольцевые элеваторы

Элеваторы кольцевые для геологоразведочных бурильных труб

Кольцевые элеваторы предназначены для спуска и подъема бурильных труб в процессе бурения геологоразведочных скважин, а так же для установки свечей бурильных труб на подсвечник после извлечения из скважины.

Кольцевой элеватор состоит из серьги, корпуса с прорезью и стопорного кольца. Элеватор одевают прорезью (зевом) в проточки замка бурильных труб и фиксируют сверху кольцом. Характеристика элеваторов для различных труб и грузоподъемностей приведена ниже в таблице.

Изделия изготавливаются по чертежам и техническим условиям ИП Гараева З.М..

Техническая характеристика элеваторов кольцевых для геологоразведочных бурильных труб

Обозначение

Диаметр
бурильных труб

Грузоподъем-
ность, кН/тс

Габаритные
размеры, мм не более

Ширина зева к
орпуса, мм

Масса, кг
не более

Элеватор кольцевой 1Н-33,5

33,5

10 (1)

65 х 270

25

2,5

Элеватор кольцевой 2,5Н-33,5

33,5

25 (2,5)

70 х 475

25

7,1

Элеватор кольцевой 1Н-42

42

10 (1)

75 х 290

31

3

Элеватор кольцевой 2,5Н-42

42

25 (2,5)

80 х 490

31

7,6

Элеватор кольцевой 2,5Н-50

50

25 (2,5)

90 х 510

47

8,4

Элеватор кольцевой 2,5МЗ-63,5

63,5

25 (2,5)

90 х 510

56

8,4

Элеватор кольцевой 5МЗ-50

50

50 (5)

95 х 570

47

14

Элеватор кольцевой 5МЗ-63,5

63,5

50 (5)

95 х 570

56

14

Элеватор кольцевой 7,5МЗ-50
БИ 249-165-00

50

75 (7,5)

625 х 205 х 115

47

18,2

Элеватор кольцевой 7,5МЗ-63,5
БИ 249-164-00

63,5

75 (7,5)

625 х 205 х 130

56

18,6

Элеватор кольцевой 10МЗ-50

50

100 (10)

120 х 470

47

19,6

Элеватор кольцевой 10МЗ-63,5

63,5

100 (10)

135 х 490

56

22,1

Элеватор кольцевой 15МЗ-50
БИ 249-161-00

50

150 (15)

560 х 225 х 140

47

29,9

Элеватор кольцевой 15МЗ-63,5
БИ 249-160-00

63,5

150 (15)

560 х 225 х 140

56

28

Элеватор кольцевой 30МЗ-50
БИ 249-251.000

50

300 (30)

850 х 242 х 130

47

37,4

Элеватор кольцевой 30МЗ-63,5
БИ 249-252.000

63,5

300 (30)

850 х 242 х 154

56

41,6

По техзаданию заказчика можем изготовить любой тип кольцевых элеваторов под любой зев замков бурильных труб и под необходимую грузоподъемность.

Правила эксплуатации

  1. Запрещается работать с элеватором при нагрузке на крюке, превышающей предельную статическую нагрузку допускаемую для элеватора данной грузоподъемности.
  2. Во время подъема или спуска труб  необходимо следить  за тем, чтобы фиксатор кольца был заведен до упора в нижний горизонтальный участок паза на корпусе.
  3. Запрещается
    - Эксплуатировать кольцевой элеватор при выведенном из строя фиксаторе, в случае отсутствия сухаря на кольце, а так же при значительном износе опорных площадок на корпусе под бурильный замок.
    - Использовать элеватор для выноса труб из буровой с целью их горизонтальной укладки на стеллажи или мостки. Вынос труб следует производить только с помощью вертлюжных пробок.
  4. Не реже одного раза в 6 месяцев кольцевой элеватор тщательно осматривать с помощью лупы.

При обнаружении усталостных трещин деталь элеватора бракуется. Результат осмотра и результаты испытании должны регистрироваться в специальном журнале по освидетельствованию бурового оборудования.

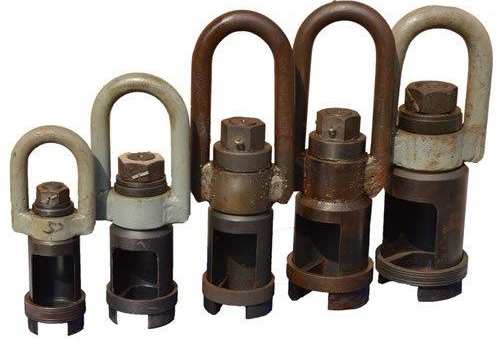

Фото изделий

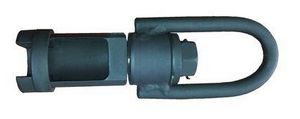

Элеватор кольцевой 1Н-33,5

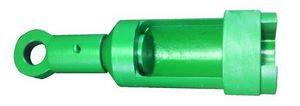

Элеватор кольцевой 3МЗ-50 с рым гайкой
Элеватор кольцевой 5МЗ-63,5

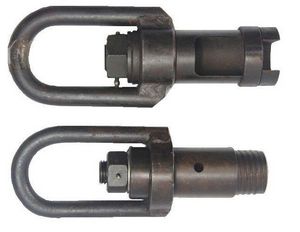

Элеватор кольцевой 5Н-50

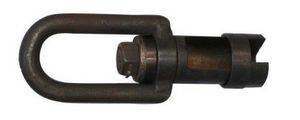

Элеваторы кольцевые 2,5МЗ-50 и 2,5МЗ-63,5

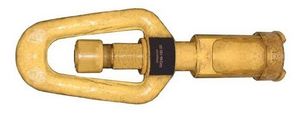

Элеваторы кольцевые 7,5МЗ-50 БИ 249-165-00 и 7,5МЗ-63,5 БИ 249-164-00

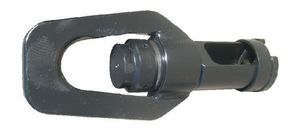

Элеваторы кольцевые 15МЗ-50 БИ 249-161-00 и 15МЗ-63,5 БИ 249-160-00

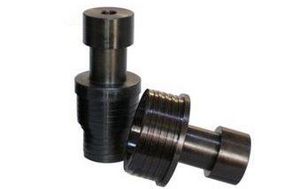

Наголовники для кольцевых элеваторов
