Эксплуатация отопительно-вентиляционной установки ОВ65

Техническая характеристика отопительно-вентиляционной установки

Наименование показателя Установка типа ОВ65 Установка типа ОВ95
1. Теплопроизводительность, Вт (ккал.ч), не менее полный режим 7560 (6500) 11050(9500)
2.Номинальная производитель­ность вентилятора, м3/ч полный режим 250 150 350 220
3. Нагрев воздуха на °С 95 95
4. Топливо дизельное по ГОСТ 305-82 марки Л (летнее) марки 3 (зимнее) марки А (арктическое) Применять при температуре окружающего воздуха 0°С и выше минус 20°С и выше минус 45°С и выше
5. Расход топлива, л/ч, не более 1,2 1,6
6. Продолжительность запуска с момента включения свечи до включения контрольной лампы мин., не более 3 3
7. Мощность потребляемая электродвигателем, Вт, не более 132 132

Требования безопасности и предупреждения

Монтаж установок типа ОВ65 и ОВ95 на отапливаемом объекте должен быть выполнен в соответствии с указаниями «Инструкции по размещению на объекте». Включение, эксплуатация и техническое обслуживание установок должны производится только после тщательного изучения руководства по эксплуатации и в строгом соответствии с его указаниями.

Невнимательное обращение с установкой или ее неисправность, а также изменение заводского монтажа системы отопления на объекте могут стать причиной пожара и отравления отработавшими газами. Не допускается работа установок в качестве отопителя в герметичных объектах с забором на нагрев только наружного воздуха. При работе установки с забором на нагрев воздуха из объекта необходимо обеспечить доступ в объект свежего воздуха в количестве, достаточном для обеспечения нормальных санитарно-гигиенических условий. Работа установки на режиме вентиляции разрешается только при соответствующем положении рычажка 13 (рис.1).

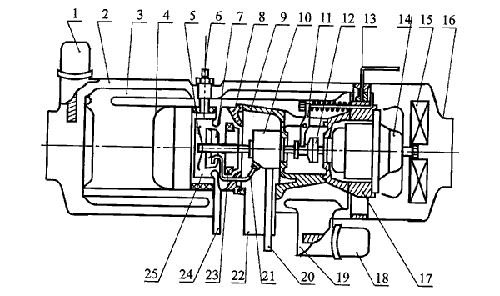

Рис. 1
1- датчик перегрева; 2 - кожух; 3 - теплообменник; 4 - диффузор; 5 - отражатель; 6 - свеча; 7 -распылитель; 8 -крышка кольца остова; 9 - кольцо остова; 10 - насос; 11 - рычаг муфты; 12 - фрикционная муфта; 13 - рычажок переключения режимов работы; 14 - электродвигатель; 15-ветилятор; 16 - передняя крышка (только для установок типа ОВ65); 17 - остов; 18 - датчик сигнализации горения; 19-выхлопной патрубок;   20 - топливоподводящая трубка; 21-топливная трубка;   22 - всасывающий патрубок;   23 - нагнетатель; 24 - дренажная трубка;   25 - камера сгорания.

Возможные неисправности и методы их устранения

Отопительно-вентиляционная установка (рис. 1) состоит из следующих основных узлов и деталей: теплообменника 3, камеры сгорания 25, электродвигателя 14 с вентилятором 15, нагнетателем 23, распылителем 7 и отражателем 5, фрикционной муфты 12 и приборов управления и сигнализации.

Особенности эксплуатации

Перед включением установки на режиме отопления:

  • убедитесь в наличии топлива в баке;
  • откройте   кран,   перекрывающий   подачу  топлива   от   бака   к установке;
  • рычажок 13 (см. рис. 1) установите в положение отопление.

Техническое обслуживание

Техническое обслуживание установок подразделяется на следующие виды:

  • через 100, 500 и 1000 ч работы;
  • сезонное (перед началом отопительного сезона);
