Буровая установка УБГ-СА-1413 БАРС

Гидрофицированная буровая установка средней серии

Гидрофицированная буровая установка средней серии типа УБГ-СА-1413 БАРС предназначена для бурения скважин  в породах 1 – 12 категории по буримости, в частности, для:

  • бурения скважин на воду,
  • производства инженерных изысканий

и других в условиях макроклиматического района.

Перечень стандартных изделий импортного производства, используемых в буровой установке:

  • распределительная гидроаппаратура - 1 компл.
  • РВД, фильтры - 1 компл.
  • гидроцилиндры (шток, труба, уплотнения) - 6 шт.
  • гидромоторы и редуктор вращателя, планетарный, одноступенчатый - 1 шт.
  • гидромотор и редуктор лебедки - 1 шт.

Дополнительные опции:

  • буровой стол с гидрозажимом обсадных труб.

Технические характеристики

Наименование параметров

Величина

Эксплуатационные



Диаметр бурения, максимальный, мм

450

Габаритные размеры, мм:
   в рабочем положении

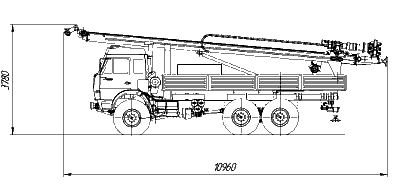

   в транспортном положении


9780 х 2500 х 11090
10960 х 2500 х 3780

Модель автомобильного шасси

КАМАЗ 43118

Масса буровой установки полная, кг, не более

20500

Вращатель



Тип

подвижный, непроходной, с
приводом от двух гидромоторов

Крутящий момент силы, Нм, максимальный

8000

Частота вращения шпинделя, об/мин:
  I диапазон
  II диапазон


0…90
0…180

Механизм подачи



Тип

цепной полиспаст
приводом от гидромотора

Усилие подачи, кН

100

Ход подачи, мм, не менее:

7700

Скорость подачи, м/сек, не менее
  рабочий режим
  ускоренный режим


0,15
0,7

Ход смещения вращателя, мм

450

Мачта



Тип

моноблочная

Угол наклона мачты в продольной плоскости, град

10…115

Агрегат насосный



Привод

дизельный двигатель
автомобиля

Максимальная отбираемая мощность
от вала отбора мощности, кВт (л.с)

160 (220)

Производительность насосов, л/мин, максимальная
  основных
  вспомогательного


220
18

Емкость гидробака, л

130

Лебедка



Тип

планетарная с 4-х слойной навивкой
каната со свободным сбросом

Привод

от гидромотора

Грузоподъемность, кг:
  на 1 слое
  на 4 слое


2500
1800

Канатоемкость, м, не менее

30

Диаметр каната, мм

12

Насос буровой



Тип

НБ-50

Привод

от гидромотора
