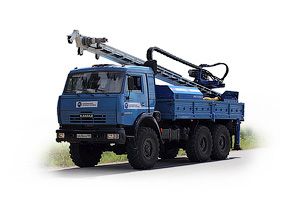

Буровая установка УБГ-С-45 Барс

Установка буровая гидрофицированная средней серии на автомобильной базе

Буровая установка УБГ-С-45 "БАРС" предназначена для бурения инженерных скважин в породах I-XII категории по буримости, в частности, для бурения скважин для водоснабжения, под геотермальные зонды, инженерно-геологические изыскания, производства буроинъекционных и буронабивных свай, бурения под опоры нефтегазопроводов и ЛЭП, водопонижения, технических скважин и других работ.

Область применения:

  • бурение скважин на воду
  • геотермальные зонды
  • инженерно-геологические изыскания
  • буроинъекционные сваи
  • буронабивные сваи
  • геологоразведочные скважины
  • технические скважины и другие работы в стесненных условиях.

Буровая установка УБГ-С-45 "БАРС" выпускается в 16-ти различных модификациях, что позволяет выполнение широкого круга задач по бурению, и дополнительно оснастить буровую установку необходимым оборудованием.

Способы бурения:

  • шнековое
  • с промывкой
  • с продувкой
  • пневмоударное
  • канатно-ударное

Возможности и преимущества:

  1. Мобильность: малый удельный вес и габариты обеспечивают мобильность буровой установки.
  2. Производительность: установка превосходит лучшие аналоги данного уровня по многим техническим характеристикам.
  3. Проходимость: шасси колесного типа 6х6 обеспечивает хорошие внедорожные качества.
  4. Безопасность и удобство: вращатель установки может отводиться в сторону, что обеспечивает безопасность и удобство при осуществлении спуско-подъемных операций с лебедкой.
  5. Высокая надежность: оригинальная конфигурация гидросистемы, совместно с применением комплектующих Германии и Италии обеспечивают высочайшую надежность работы.
  6. Простота в эксплуатации: специальная конструкция и компоновка узлов обеспечивают простоту и удобство обслуживания.

Условная глубина бурения

Диаметр бурения, мм  Глубина, м

 шнеками  полыми шнеками  с промывкой   с продувкой  с пневмоударником
 150  60  50       300       150       150
 250 50 40
 320  20  15
 370  15  10
 450  8  5

Применяемый инструмент

  • Шнеки полые (ШГ-370/230)
  • Шнеки (ШГ-320/110, ШГ-340/110, ШГ-370/110, ШГ-425/110, ШГ-450/110)
  • Шнеки полые (ШГ-180П, 250П)
  • Трубы бурильные (ТБ-89, ТБ-146, ТБ-168, ТБ-219)
  • Снаряды колонковые (СК-190 - СК-660)

Технические характеристики

Наименование параметров  Величина
 ЭКСПЛУАТАЦИОННЫЕ
 Диаметр бурения максимальный, мм.  450
 Габаритные размеры, мм:
- в рабочем положении:
- в транспортном положении

9400 х 2500 х 11100
10150 х 2500 х 3960
 Количество аутригеров  2 (4)*
 Модель шасси КАМАЗ-43114/43118*
 Масса установки полная, кг, не более 14000-17000*
ВРАЩАТЕЛЬ
Тип подвижный, непроходной, смещаемый с приводом от двух гидромоторов/проходной*
Крутящий момент силы, Нм (максимальный) 4 700*  5100*  7 700*   8 700*   8400*
 Частота вращения шпинделя, об/мин
          I режим
          II режим

0...170*
0...340*

0-160*
0-320*

0...105*
0...210*

0...100*
0...200*

0...90*
0...180*
 Ход смещения вращателя, мм  450
МЕХАНИЗМ ПОДАЧИ
 Тип  цепной с приводом от гидромотора
 Усилие подачи, кг, максимальное (вверх/вниз)  10 000 (5000)*
 Ход подачи, мм, не менее: 7000*
Скорость подачи, м/сек, не менее
- рабочий режим
- ускоренный режим

0,15
0,7
МАЧТА
Тип Моноблочная
Угол наклона мачты, град:
в продольной плоскости
10...115
АГРЕГАТ НАСОСНЫЙ
 Привод через КОМ
 Мощности привода, кВт  165
ШАССИ
Тип
а/м КАМАЗ
Скорость передвижения, макс. км/ч  120
ЛЕБЕДКА
Тип   Планетарная с 4-х слойной навивкой каната/со свободным сбросом
Привод  от гидромотора
 Грузоподъемность, кг:
- на 1 слое
2500/4000*
Канатоемкость, м, не менее  30-60
Диаметр каната, мм  12
 БУРОВОЙ НАСОС поршневой
 Тип НБ-600/30  НБ-1200/30 НБ-32 НБ-50
 Привод  гидравлический
 Производительность, л/мин 600  1200 600   900
 Давление, Бар 30
 БУРОВОЙ НАСОС центробежный
  Тип НГЦ-50
Привод   гидравлический
Производительность, л/мин   800
КОМПРЕССОР
 Тип, марка ЧКЗ, Atlas Copco*
 Привод гидравлический*  дизельный*
ГИДРОЗАЖИМ
 Диапазон зажимаемых труб  108-219 219-426
 Привод гидроцилиндр
 УСТРОЙСТВО СТАТИЧЕСКОГО ЗОНДИРОВАНИЯ
Тип  УСЗ-100
 Привод гидравлический
 Усилие, кН  100

*В зависимости от модификации

Буровая установка комплектуется буровым насосом, компрессором, гидрозажимом и другими опциями в соответствии с требованиями Заказчика.
